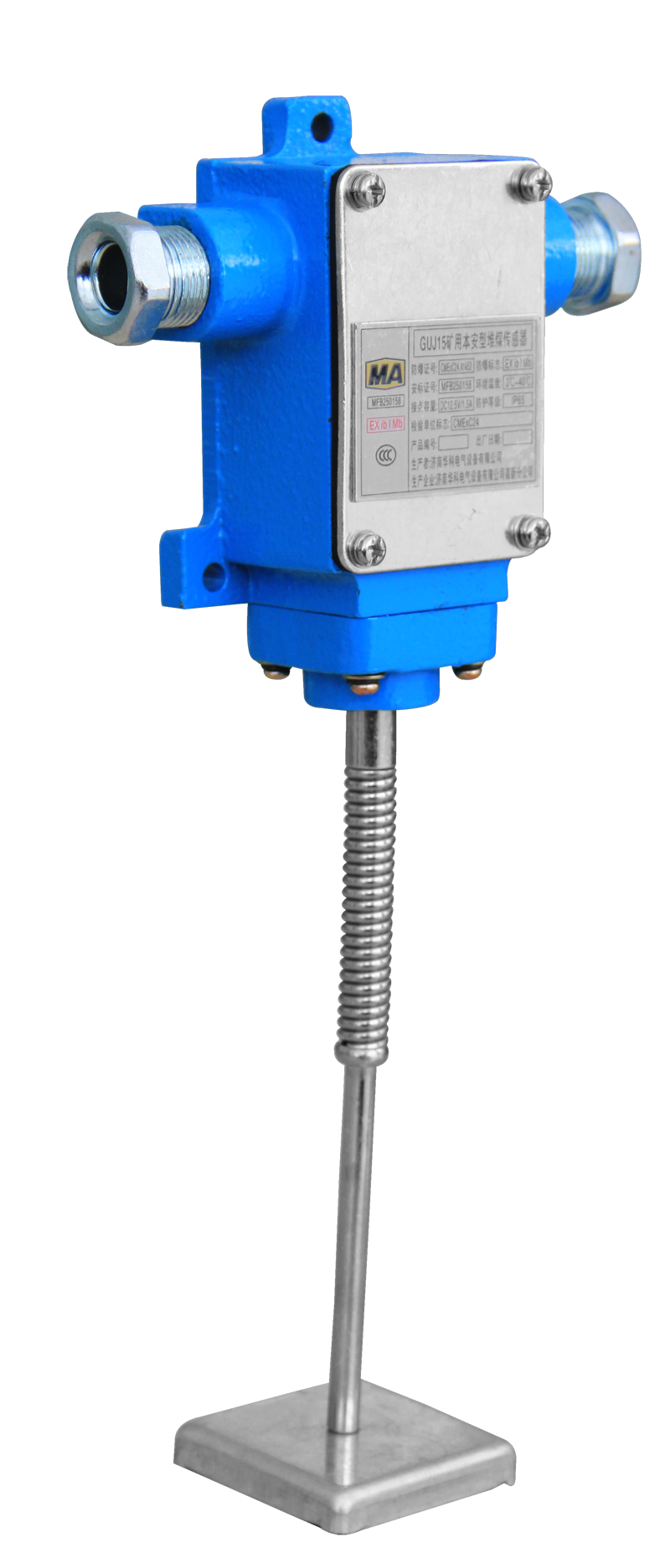

GUJ15 矿用本安型堆煤传感器是带式输送机保护系统中的检测元件，用于监测机头、煤仓或转载点是否发生堆煤、满仓或堵塞，防止设备损坏和溢煤事故。传感器吊挂在煤仓、煤漏斗或机头上方，偏离煤流方向安装。正常状态下，探杆（触杆）处于垂直位置，内部触点断开。当煤堆积到一定高度触及探杆并推动其偏转时，触点动作，向保护主机输出开关量信号，主机据此切断输送机电源实现保护。
堆煤保护机械开关式
尺寸大小：295×135×45 mm
重量约 1.3 kg
防爆等级：Ex ib I Mb
结构
由外壳、煤位触杆、开关接点、接线端子等组成。
传感器受动作力作用，探杆转动至动作角度时应立即动作，常开接点闭合；动作里撤除后探杆自动返回原位，经过复位角度时立即恢复，常开接点断开。
【外形尺寸】：295mm×135mm×45mm。
【重 量】：约 1.3kg。
【动作角度】：15°±2°。
【复位角度】：10°±2°。
【探杆动作力】：≤9.8N。
【输出信号】：对无源常开接点信号：截止状态的漏电阻应不小于 100kΩ；导通状态的电压降应不大于0.5V（电流为 2mA 时）。
【接触电阻】：不大于 0.1Ω。
【触电容量】：DC12.5V/1.5A。
