金属非金属矿山环境监测
系统概述

金属非金属矿山环境监测系统,是矿山安全生产活动的重要保障,系统包括安全监测、人员定位、广播通信、无线通信等相关设备。具有一氧化碳、烟雾、温度等模拟量、开关量、累计量的采集处理,声光报警控制、人员精确定位、灵活通信、集公共语音、安全播报、调度指挥等功能。矿井安全监控系统干线采用工业以太网环网+总线方式传输,系统支持采用OPC标准软件接口或FTP文件传送协议接口等方式,将安全监控信息实时传输至矿井综合监控及自动化系统平台,并能上传至集团公司安全监测信息中心。

系统组成

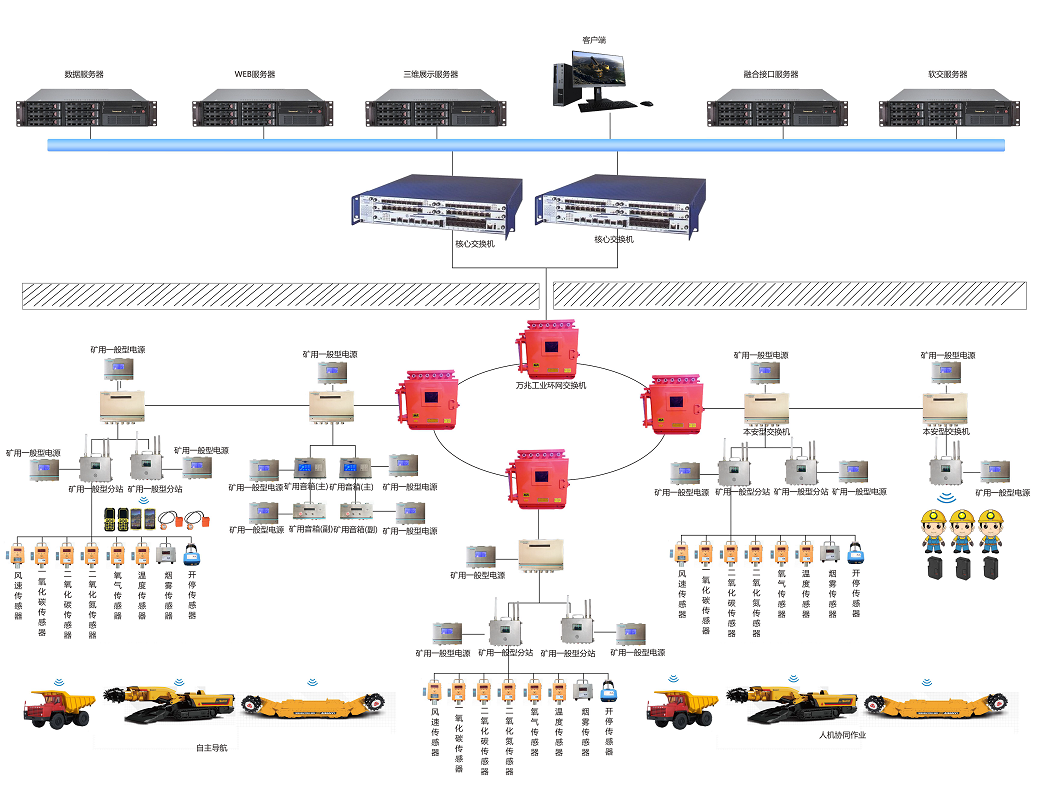

金属非金属矿山环境监测(图1)

功能特点

    矿用精确人员定位系统KJ725(A)(图1)



    系统配备通用多功能分站:安全监控、人员管理、通信、广播通信系统共用,系统间分站仅需简单设置就可以任务互换,降低了维护人员的专业难度和工作量。

    传感器自诊断:发生故障时,可将诊断信息实时传输至地面主机,显示故障信息。

    传感器自识别:传感器与分站连接后,中心站自动弹出定义界面,用户只需定义安装地点等即可正常使用。

    远程电源管理:支持分站电源箱、交换机电源箱管理,具备远程充放电管理功能,延长电池使用寿命。

    先进的WiFi技术:利用无线网络架构增强其实用性,其使用的通信协议(SIP)具有很强的扩展能力。

    障碍通话:为半双工随时随地无障碍通话。

    精确定位:静态状态下小于30cm,动态状态小于1m。

    三维GIS展示:全面展现井下巷道全景,管理人员可以在软件界面上观察人员实时动态情况及回放人员运动轨迹。

    无线覆盖距离远:双向通讯距离(空间无阻挡)不小于400m。

    共用主体网络:可以和矿井信息化建设共用千兆环网交换机和光缆,减少了施工量,节约资金。在没有安装环网的煤矿,可以为远程控制、集中调度、视频监控等提供接口和光缆线路。

    接口多样化:支持光纤、RJ45、RS485总线等多种接口。

    维护简单:井下设备自带运行指示灯,产品采用板卡插接式设计,方便现场维护。

    电源带载能力强:采用全新电源设计方案,电源带载距离和负载数量提升。


    矿用精确人员定位系统KJ725(A)(图3)


    1.数据采集功能:一氧化碳、二氧化碳、二氧化氮、氧气、温度等模拟量,开停、烟雾、等开关量的采集、显示及报警功能。

    2.控制功能:现场设备完成甲烷浓度超限声光报警和断电/复电控制。

    3.设备完成甲烷风电闭锁功能: 掘进(采煤)工作面煤与瓦斯突出报警和断电闭锁功能:

    4.调节功能:自动、手动、就地、远程和异地调节功能。

    5.存储和查询功能

    ①甲烷浓度、风速、负压、一氧化碳浓度等重要测点模拟量的实时监测值;

    模拟量统计值(最大值、平均值、最小值);

    ③报警及解除报警时刻及状态;

    ④断电/复电时刻及状态;

    ⑤馈电异常报警时刻及状态;

    ⑥局部通风机、风筒、主通风机、风门等状态及变化时刻;

    ⑦瓦斯抽采()量等累计量值;

    ⑧设备故障/恢复正常工作时刻及状态等。

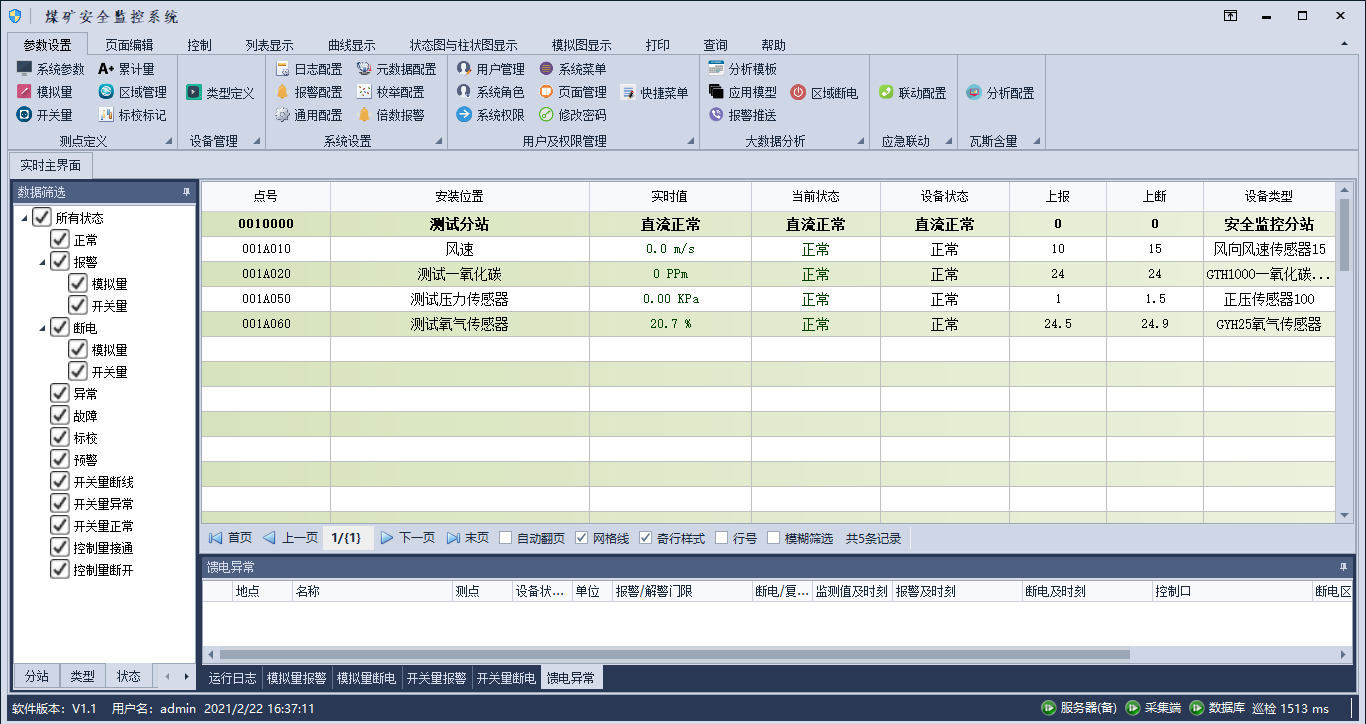

    6.显示功能:模拟量、开关量、累计量相关内容的列表显示功能。

    7.瓦电/风电闭锁:由现场设备完成甲烷风电闭锁功能。

    8.曲线分析:模拟量实时曲线和历史曲线显示功能。在同一坐标上用不同颜色显示最大值、平均值、最小值等曲线。

    金属非金属矿山环境监测(图3)
